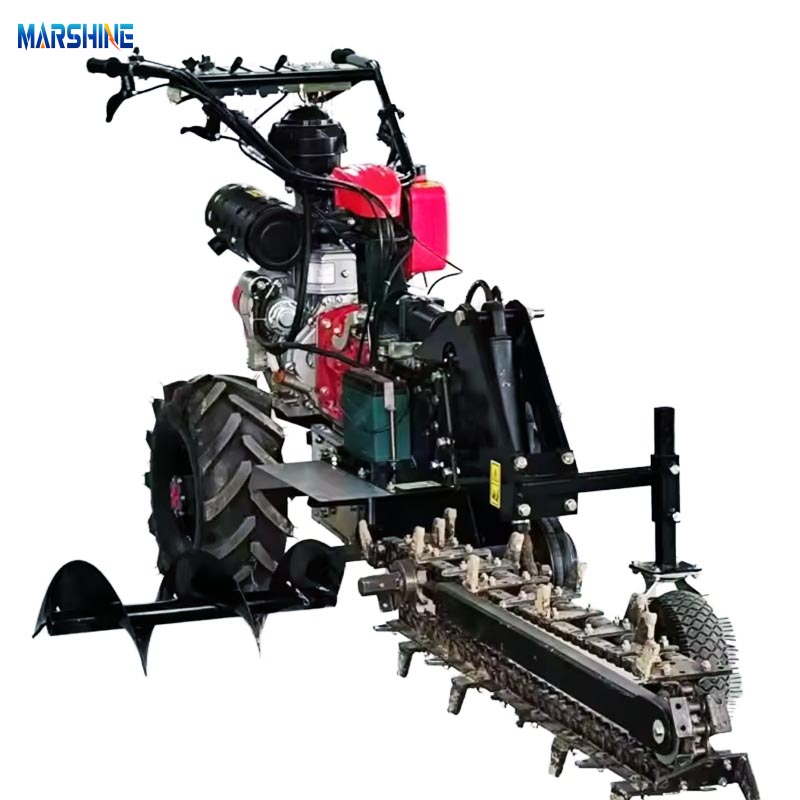

Hur man använder MARSHINE kabelgravningsverktyg

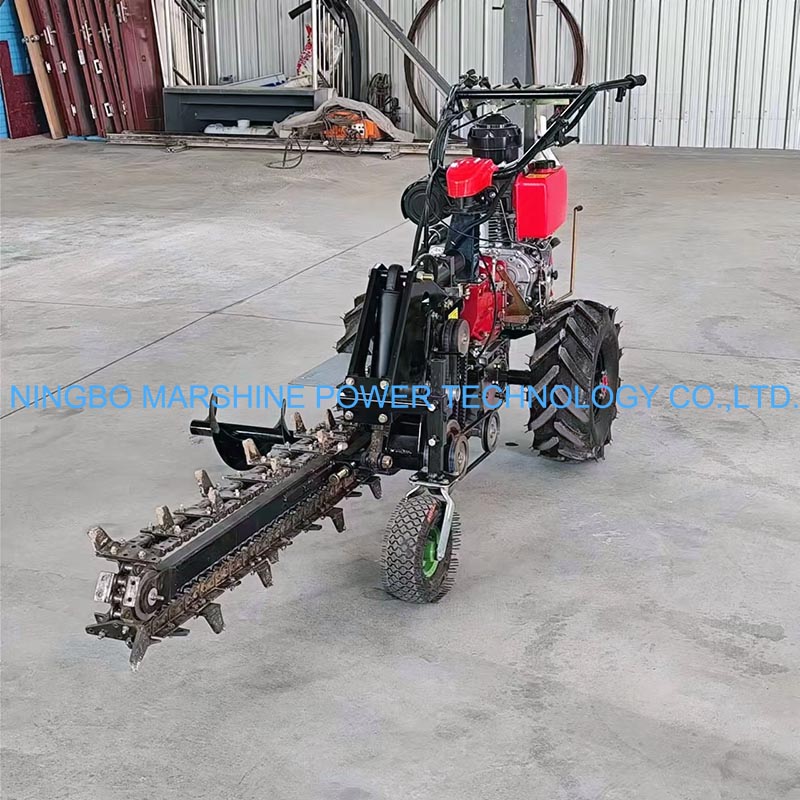

Du vill gräva ner kablar effektivt. Den här guiden hjälper dig att bemästra den säkra användningen av din MARSHINE dieseldrivna kabelgravsmaskin Kabelinstallatör Handhållet kabelgrävningsverktyg. Du kommer att lära dig viktiga steg för olika kablar, som t.exKopparspårtråd eller aluminium URD, och förstå djup för föremål som t.exGFCI-skyddad typ UF-kabel eller PVC-rör.

Viktiga takeaways

• Förbered alltid din plats innan du gräver ner kablar. Kontrollera om det finns underjordiska verktyg och samla säkerhetsutrustning. Inspektera dinMARSHINE verktygför korrekt funktion.
• Använd ditt MARSHINE-verktyg försiktigt. För in kabeln i diket. Säkerställ konsekvent djup. Navigera säkert genom hinder genom att kontrollera vad som finns under jorden.
• Efter nedgrävning av kablar, återfyll diket ordentligt. Rengör och förvara ditt MARSHINE-verktyg. Detta håller den redo för framtida användning.

Förbereder för kabelbegravning med ditt MARSHINE-verktyg

Innan du börjar gräva ner några kablar gör bra förberedelser stor skillnad. Du vill säkerställa säkerhet, effektivitet och ett framgångsrikt resultat för ditt projekt. Det handlar om att förstå ditt arbetsområde, samla in rätt förnödenheter och kontrollera din utrustning.

Webbplatsbedömning och verktygsidentifiering

Ditt första steg är alltid att veta vad som finns under ytan. Du måste identifiera eventuella befintliga underjordiska verktyg innan du gräver. Detta är inte bara en bra idé; det är ett säkerhetskrav.OSHA standard 1926.651(b)(1)talar om för dig att bestämma den beräknade platsen för allmännyttiga installationer som avlopp, telefon, bränsle, el och vattenledningar innan du påbörjar någon grävning.

Du bör kontakta elbolag eller ägare inom dina lokala svarstider. De hjälper dig att markera placeringen av sina linjer. Om de inte kan svara inom 24 timmar (eller en längre period om din statliga eller lokala lag tillåter), kan du gå försiktigt fram. Du använder detekteringsutrustning eller andra acceptabla metoder för att hitta dessa linjer. När din utgrävning kommer nära den beräknade platsen måste du bestämma den exakta platsen med säkra och acceptabla medel. Till exempel,hydrovakuumgrävningkan vara en bra metod om du justerar den för att undvika att skada verktyg.

Leta efterstandardiserat färgkodningssystem från American Public Works Association (APWA). Dessa färger berättar vilken typ av verktyg som finns:

• 🔴Röda markeringar:Dessa visar elektriska kraftledningar, kablar, ledningar och belysningskretsar.
• 🟡Gula markeringar:Du kommer att se dessa för dolda rörledningar som transporterar naturgas, olja eller andra brandfarliga material.
• 🠠Orange markeringar:Dessa indikerar telekommunikationsinfrastruktur, som telefonlinjer, fiberoptiska kablar, internettjänster och kabel-tv-system.
• 🔵Blå markeringar:Dessa representerar vattensystem, inklusive serviceledningar och distributionsledningar.
• 🟢Gröna markeringar:Dessa markerar avlopps- eller avloppssystem, såsom sanitetsavlopp eller stormbrunnar.
• ⚪ Vita markeringar:Dessa visar föreslagna utgrävningsområden, inte aktiva verktyg.
• 🌸Rosa märken:Dessa indikerar tillfälliga undersökningsmärken, okända verktyg eller föreslagna konstruktionselement.
• 🣣Lila markeringar:Dessa avser återvunnet vatten, bevattningssystem eller flytgödselledningar.

Du måste också överväga markförhållandena. Miljöns flyktighet, inklusive jordarter och belastning, spelar stor roll. Faktorer som tjäle och sättning kan påverka stabiliteten i direkt nedgrävningsrör. Jord kan också orsaka korrosion. Vissa jordar harkorrosiva egenskaper som kan försämra kabelmaterialöver tid. Du måste välja kablar med lämpliga skyddsbeläggningar för att säkerställa att de håller länge. För djupa diken eller specifika jordförhållanden kan du behöva en tyngre väggledning.

Samla in nödvändiga material och säkerhetsutrustning

När du väl förstår din webbplats samlar du allt du behöver. Säkerheten kommer alltid först. Du bör ha:

• Personlig skyddsutrustning (PPE):Detta inkluderar skyddsglasögon, arbetshandskar, rejäla stövlar och hörselskydd.
• Rätt kablar:Se till att du har rätt kabeltyp och längd för ditt projekt. Kom ihåg att markförhållandena kan påverka ditt kabelval.
• Markeringsflaggor eller färg:Du använder dessa för att tydligt markera din dikesbana och eventuella identifierade verktyg.
• Måttband:Du behöver detta för att få exakt dikets djup och längd.
• Spade eller handverktyg:Du kan behöva dessa för inledande grävning eller för att röja små hinder.
• Första hjälpen-kit:Ha alltid en i närheten för eventuella mindre skador.

Inspektera ditt MARSHINE-kabelgravningsverktyg

Innan du ens tänker på att starta motorn måste du utföra engrundlig inspektion före driftav din MARSHINE Dieseldrivna kabelgravsmaskin Kabelinstallatör Handhållet kabelgrävningsverktyg. Detta avgörande steg hjälper till att förhindra utrustningsfel och låter dig åtgärda små problem innan de blir stora problem.

Du bör kontrollera flera nyckelpunkter:

• Vätskenivåer:Titta på bränslenivån. Kontrollera hydrauloljan, motoroljan och kylvätskenivåerna. Toppa dem om de är låga.
• Däck:Inspektera däcken för korrekt pumpning och tecken på skador eller slitage.
• Blad/skärmekanism:Undersök nedgrävningsbladet eller skärmekanismen. Se till att den är skarp, ren och fri från skador.
• Reglage och spakar:Testa alla reglage och spakar. De bör röra sig fritt och återgå till sina neutrala positioner.
• Säkerhetsfunktioner:Kontrollera alla skyddsanordningar och nödstoppsknappar. De måste vara på plats och fungera korrekt.
• Allmänt skick:Ge hela MARSHINE dieseldrivna kabelgrävmaskin Kabelinstallatör Handhållen kabelgravningsverktyg en visuell gång. Leta efter lösa bultar, skadade slangar eller något ovanligt slitage.

Att ta dessa några minuter för att inspektera din utrustning säkerställer att den fungerar säkert och effektivt under hela ditt kabelnedgrävningsprojekt.

Steg-för-steg-hantering av MARSHINE-kabelgravningsverktyget

Nu när du har förberett din webbplats ochinspekterade din utrustning, du är redo att sätta ditt MARSHINE Dieseldrivna kabelgravsmaskin Kabelinstallatör Handhållet kabelgrävningsverktyg i arbete. Det här avsnittet guidar dig genom själva processen att gräva ner kablar, från att starta diket till att säkerställa korrekt djup och täckning.

Placering och start av diket

Du börjar med att försiktigt placera ditt MARSHINE-verktyg. Först behöver du en tydlig väg. Du bordemarkera kabelbanan med sprayfärg eller en snöre. Detta hjälper dig att hålla din dike rak och exakt. När din väg är markerad, rikta in nedgrävningsbladet på ditt verktyg med startpunkten för din planerade dike.

Se till att verktyget är stabilt och på plant underlag om möjligt. Du vill undvika att starta i en brant sluttning eller nedförsbacke. Sänk ner nedgrävningsbladet långsamt tills det precis nuddar marken. Aktivera sedan kraften och börja gå framåt i en långsam, jämn takt. Detta första pass skapar ett grunt snitt som guidar dig för resten av diket. Du ritar i huvudsak din första linje i smutsen.

Styra och säkra kabeln

När ditt MARSHINE-verktyg rör sig framåt skapar det diket. Du måste föra in kabeln i detta nybildade dike. Många MARSHINE-verktyg har en kabelstyrning eller ränna som matar kabeln direkt bakom nedgrävningsbladet. Du matar bara in din kabel i den här guiden. Se till att kabeln lossas smidigt från rullen. Du vill inte ha några kinks eller hakar.

När kabeln är i diket måste du säkra den. Detta innebärförsiktig återfyllning. Du fyller diket med jord försiktigt för att förhindra skador på dina ledningar eller ledningar. För extra skydd och framtida identifiering kan du använda varningsnät och varningstejp. Dessa markerar kabelplatserna och hjälper till att se till att de förblir på plats.

Du bör fylla diket i lager. Komprimera jorden för hand direkt ovanför kablarna. Detta hjälper till att sätta jorden runt kabeln. För det översta lagret och omgivande jord kan du använda en komprimeringsmaskin. Detta säkerställer att marken är fast och stabil. Slutligen återställer du marken. Du byter ut eventuell borttagen trottoar eller landskapsplanering för att göra området säkert och snyggt.

Olika kabeltyper behöver olika skyddsmetoder:

För stenig, tung lerjord, eller områden med trädrötter, ger installation av galvaniserad metall styv elektrisk ledning med individuella isolerade ledningar indragna ett överlägset skydd för nedgrävda ledningar. Detta minimerar behovet av omfattande grävning.

Att uppnå konsekvent djup med drifttekniker

Att upprätthålla ett konsekvent gravdjup är avgörande för kabelskydd och överensstämmelse med föreskrifter. Du kan uppnå detta med några få operationstekniker. Först behöver du ordentligtinstallatörsutbildning. Detta betonar regelbunden djupverifiering under kabelplacering. Du ska inte bara gissa; du måste kolla.

Operatörer av plog- och dikesutrustning kräver också omedelbar återkoppling på djupet för att bibehålla konsistensen. Du kan använda enkla tekniker som markerade plogblad. Du gör också periodiska mätstopp. Detta hjälper till att säkerställa att du uppfyller specifikationerna under hela installationen, inte bara vid inspektionspunkter. Du vill undvika en berg-och-dalbana-effekt med ditt kabeldjup.

Navigera i hinder och hörn

Du kommer sannolikt att stöta på hinder eller behöva göra svängar under ditt kabelbegravningsprojekt. Att navigera i dessa situationer säkert och effektivt är nyckeln.

Dricks:Var alltid medveten om vad som kan finnas under jorden. Verktygsmarkeringar kan vara felaktiga eller ofullständiga. Leta efter visuella signaler som gasmätare eller elboxar.

Här är några steg du bör följa:

1. Vet vad som finns nedan: Börja alltid med att kontakta lokaliseringstjänster några dagar innan du gräver. De kommer att markera underjordiska verktyg med flaggor eller färg. Dessa använder specifika färger (röd för elektrisk, gul för gas, blå för vatten) för att indikera olika typer av linjer.
2. Planera ditt grävprojekt noggrant: Kartlägg området med hjälp av verktyg som geografiska informationssystem (GIS) eller serviceplaner. Överväg grotning med vakuumgrävning för att bekräfta användbarhetens närvaro och djup. Identifiera potentiella faror som naturliga hinder eller tidigare bruksarbeten.
3. Använd korrekt grävteknik: Välj lämpliga verktyg, som handverktyg för små projekt och grävmaskiner för större. Använd mjuka grävmetoder som grävning eller vakuumgrävning. Gräv alltid runt markerade verktyg och upprätthåll en säker buffertzon.

När du närmar dig ett hinder bör du sakta ner. Om det är ett litet, orörligt föremål som en stor sten, kan du behöva försiktigt manövrera runt det. För större hinder eller befintliga verktyg måste du stanna. Du gräver sedan fysiskt små hål, en process som kallas gropar, för att visuellt bekräfta den exakta platsen för rör eller kablar. Detta är särskilt viktigt när verktyg går parallellt eller korsar nya installationer. Vakuumgrävmaskiner rekommenderas för detta för att undvika skador.

Du kan också användalokaliseringsutrustning. Verktyg som elektromagnetiska lokaliseringsinstrument upptäcker magnetiska fält från elektriska strömmar. Ground Penetrating Radar (GPR) lokaliserare använder elektromagnetiska impulser för att kartlägga underjordiska objekt. Du bör bekräfta platser med din egen personal och utrustning, särskilt på privat egendom där One-Call-tjänster kanske inte gäller.

För hörn kan du inte göra skarpa, abrupta svängar med din MARSHINE Dieseldrivna kabelgravsmaskin Kabelinstallatör Handhållet kabelgrävningsverktyg. Du måste skapa en mjuk kurva. Du kan behöva lyfta bladet något, flytta verktyget och sedan koppla in det igen för att skapa en mjuk sväng. Detta förhindrar skador på kabeln och säkerställer en kontinuerlig dike.

Säkerställer korrekt kabeldjup och täckning

Det sista steget i drift är att se till att du har uppnått rätt kabeldjup och täckning. Detta är avgörande för säkerheten och livslängden på din installation. Olika områden och kabeltyper har specifika minimidjupkrav.

Till exempel, här är några vanliga minimidjup:

• Sex tum djup:Installera galvaniserad styv metallledning med individuella isolerade ledningar. Ledningar dras genom röret efter installationen och måste klassificeras för våta platser.
• Tolv tum djup:Installera GFCI-skyddad direkt nedgrävd typ UF-kabel. GFCI-skydd förbättrar elsäkerheten, vilket minskar behovet av djupare diken.
• Arton tum djup:Installera PVC-rör med individuella isolerade ledningar. Ledningar dras genom röret efter installationen och måste klassificeras för våta platser.
• Tjugofyra centimeter djup:Installera Typ UF-kabel för hela körningen. Detta djup ger fysiskt skydd när direkt nedgrävd kabel används utan ledning eller GFCI-skydd.

Du måste också överväga områdets klassificering av marken.

För lågspänningskablar i en 2 m trottoar rekommenderar Streetworks UK enminsta djup på 450 mm. IET-riktlinjenotering 1: Urval och montering föreslår ett minsta djup på 500 mm för installationer där markförberedelse inte uppfyller motorvägskonstruktionsstandarder. Detta skyddar mot markrörelser och frosthöjningar. I speciella installationer eller platser, såsom de som beskrivs i del 7 av BS 7671:2018+A2:2022, är specifika minimidjup obligatoriska. Till exempel i jordbruks- och trädgårdslokaler specificerar förordning 705.522 ett minsta djup på 0,6 m, vilket ökar till 1,0 m för åker eller odlad mark. För husvagns-/campingplatser och liknande platser, och landbaserade enheter av elektriska landanslutningar för fartyg för inlandssjöfart, krävs ett minsta djup på 0,6 m (föreskrifterna 708.521.7.2 och 730.521.101.3.2). I marinor och liknande platser kräver förordning 709.521.1.7 ett minsta djup på 0,5 m. Kom ihåg att dessa är minsta djup. Djupare nedgrävning kan behövas för att förhindra skador från förutsebar markstörning.

Dubbelkolla alltid dina lokala koder och föreskrifter. Du vill säkerställa att din installation uppfyller alla krav. Efter att du har lagt kabeln och återfyllt diket bör du visuellt inspektera hela körningen. Leta efter områden där kabeln kan vara för ytlig eller utsatt. Du vill ha en jämn, konsekvent finish.

Efternedgrävning och underhåll av din MARSHINE Dieseldrivna kabelgravsmaskin Kabelinstallatör Handhållet kabelgrävningsverktyg

Du har framgångsrikt begravt dina kablar. Nu måste du slutföra jobbet på rätt sätt och ta hand om din utrustning. Korrekt efterbegravningssteg och regelbundet underhåll säkerställer att ditt projekt håller och att ditt verktyg förblir redo för nästa uppgift.

Återfyllning och platsåterställning

Återfyllning är mer än att bara kasta tillbaka smuts i diket. Du vill skydda dina nylagda kablar och återställa området. Först, dugräva ut diket till rätt djup, och se till att du tar bort alla vassa stenar eller skräp. Därefter lägger du till ett lager sand eller skärmad jord för att dämpa kabeln. Detta skyddar den från framtida skador. Sedan placerar du varningstejp cirka 12 tum ovanför kabeln. Detta uppmärksammar framtida grävmaskiner på de nedgrävda linjerna. Du försiktigtåterfyll diket i lageroch komprimera jorden. Detta förhindrar framtida marksättningar. Slutligen återställer du ytan till dess ursprungliga skick eller bättre. Du märker också kretsen på panelen och för register över dikets väg för framtida referens.

Rengöring och förvaring av ditt verktyg

Efter en lång arbetsdag måste du städa dinMARSHINE Dieseldriven kabelgravsmaskin Kabelinstallatör Handhållen kabelgrävningsverktyg. Du bör ta bort all smuts, lera och skräp från bladet, motorområdet och hjulen. Detta förhindrar rost och håller delar i rörelse fritt. Använd en styv borste eller en högtryckstvätt för envis smuts. Kontrollera om det finns lösa bultar eller skadade delar. När det är rent och torrt, förvara ditt verktyg på en torr, säker plats, borta från hårt väder. Detta skyddar din investering och förlänger dess livslängd.

Felsökning av vanliga driftsproblem

Även med bra underhåll kan du stöta på problem. Om ditt verktyg inte startar, kontrollera bränslenivån och tändstiftet. Om bladet inte skär effektivt, inspektera det för skador eller matthet. Du kan behöva slipa eller byta ut den. Om du märker inkonsekvent djup, kontrollera bladets justering och se till att marken inte är för hård eller stenig. Se alltid verktygets manual för specifika felsökningssteg.

Du har nu kunskapen att begrava kablar med tillförsikt. Du kan uppnå professionella resultat på varje projekt. Ditt MARSHINE dieseldrivna kabelgravsmaskin Kabelinstallatör Handhållet kabelgrävningsverktyg hjälper dig att göra detta. Följ dessa steg för säker och effektiv kabelinstallation. Du kommer att slutföra dina uppgifter effektivt.

FAQ

Hur djupt ska jag gräva ner mina kablar?

Du måste följa medlokala koder. Djupet varierar. Till exempel behöver GFCI-skyddad UF-kabel 12 tum. Icke-GFCI UF-kabel behöver 24 tum. Kontrollera alltid dina specifika projektkrav.

Vad händer om jag träffar ett hinder när jag begraver?

Du bör sluta omedelbart. Använd gropar eller vakuumgrävning för att hitta hindret. Du kan sedan försiktigt arbeta runt det. Tvinga aldrig ditt verktyg genom okända hinder.

Hur ofta ska jag rengöra mitt MARSHINE-verktyg?

Du bör rengöra ditt verktyg efter varje användning. Detta tar bort smuts och skräp. Regelbunden rengöring förhindrar rost och håller delarna i rörelse smidigt. Det förlänger ditt verktygs livslängd.
